• Format : EEB (12" × 13")

• Chipset : AMD WRX90

• Socket : sTR5

• Mémoire : 8× DDR5 RDIMM ECC (RDIMM / RDIMM-3DS), 8 canaux, jusqu’à 2 To.

Slots d’extension

• 7× PCIe 5.0 x16 (physiques)

  • typiquement 6× x16 + 1× x16 câblé en x8

• Carte orientée workstation / multi-GPU / cartes accélératrices.

Stockage

• 2× M.2 NVMe : 1× PCIe 5.0 x4 + 1× PCIe 4.0 x4

• 2× MCIO (PCIe 5.0 x4 ou 4× SATA chacun)

• 2× SlimSAS SFF-8654 (PCIe 4.0 x4 ; dont un combo PCIe/SATA selon port)

• 4× SATA 6 Gb/s

• RAID 0/1/10 (SATA / NVMe).

Réseau & gestion

• LAN : 2× 10 GbE

• Gestion distante : IPMI (BMC/port management dédié selon version WS EVO)

• Carte pensée pour stations de travail pro / serveurs de calcul.

Sans-fil

• Wi-Fi / Bluetooth : non inclus (sur la WRX90 WS EVO standard).

Audio

• Audio : Realtek ALC1220, 7.1 canaux.

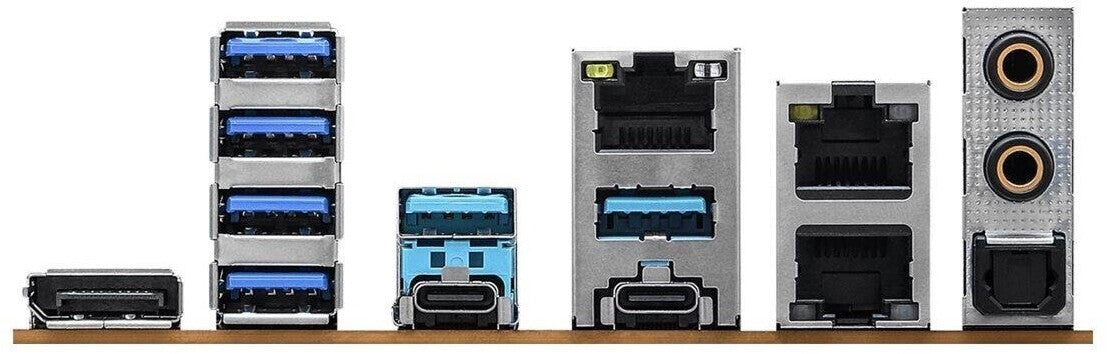

Connectique arrière (I/O typique)

• USB : présence de USB4 Type-C (40 Gb/s) + ports USB supplémentaires (selon dotation)

• Réseau : 2× RJ-45 (10GbE) + port management selon version

• Audio : jacks analogiques

• Boutons de maintenance présents sur la carte / fonctions de debug selon doc.

En-têtes internes

• USB avant : 1× header USB-C 3.2 Gen2x2 (20 Gb/s) + 1× USB 3.2 Gen1 + 2× USB 2.0

• Ventilateurs : multiples headers CPU_FAN / WP / CHA_FAN

• Autres : Dr. Debug LED, audio avant, F-Panel, SGPIO, etc.

Alimentation

• 24-pin ATX + 2× EPS 8-pin CPU

• Connecteurs d’appoint supplémentaires pour carte mère / PCIe (plateforme workstation).
